一、CAD畫圖最基本要學會圖層管理，長期發展要學會專業化的布局畫法，以適應大型工裝的專業繪圖要求。

作為小家裝的CAD施工圖來講，模型空間畫圖是可以滿足的，但在大型工裝中，你必須接觸到一項更為發達的CAD技巧，即布局畫圖法，因?yàn)榇笮凸ぱb如果你不用布局畫圖法，工作起來是很困難和麻煩的，如果是一套酒店十八層，每層用一張平面布臵圖作為基礎圖來講，以此衍生的圖有吊頂圖，墻體定位圖，強電圖，弱電圖，消防系統圖，空調系統圖，水路圖，索引圖起碼加起來有七八張之多。如果這層的唯一平面布臵圖改了方案，即改了墻體的話，所有的衍生圖都要改，這工程量如果你不用布局畫法而是在模型空間里改的話，估計很容易出錯，而且畫起來相當?shù)穆闊?，?dāng)十幾層的圖量累加的時候，你會吃不消。而且又累又容易出錯。所以要想做大型工裝必須學會布局畫圖法，而布局畫圖法的最根本最基礎的技術就是圖層管理。有些人是喜歡0層畫圖改色，以為這樣方便好設臵打印，其實這就是很不專業的表現了。

關于圖層管理，其實說簡單也簡單，大家就記住一個要點，圖層以圖的類型為前綴起名，分粗中細即可，比如：平面-粗線，平面-中實線，平面-細實線，平面-虛線，平面-中心線，然后記住三色或者四色法。使整個圖干凈清爽，打印出來又有線型粗細層次。

色號就三色，7號白色粗線，155號蘭灰色中實線，8號灰色細線，其它的虛線類同用8號色，這樣一看顏色就知道是粗還是中還是細，如果你新畫一個圖類，比如吊頂，你就以吊頂圖為前綴自行地加粗中細圖層，即可，想要什么圖層就加什么圖層。這樣的好處是靈活，便于布局畫法的圖層管理。布局畫法簡單理解就是把要的圖層在視口里打開，其它的統統關了。這樣達到疊加底圖到其它圖類的目的。

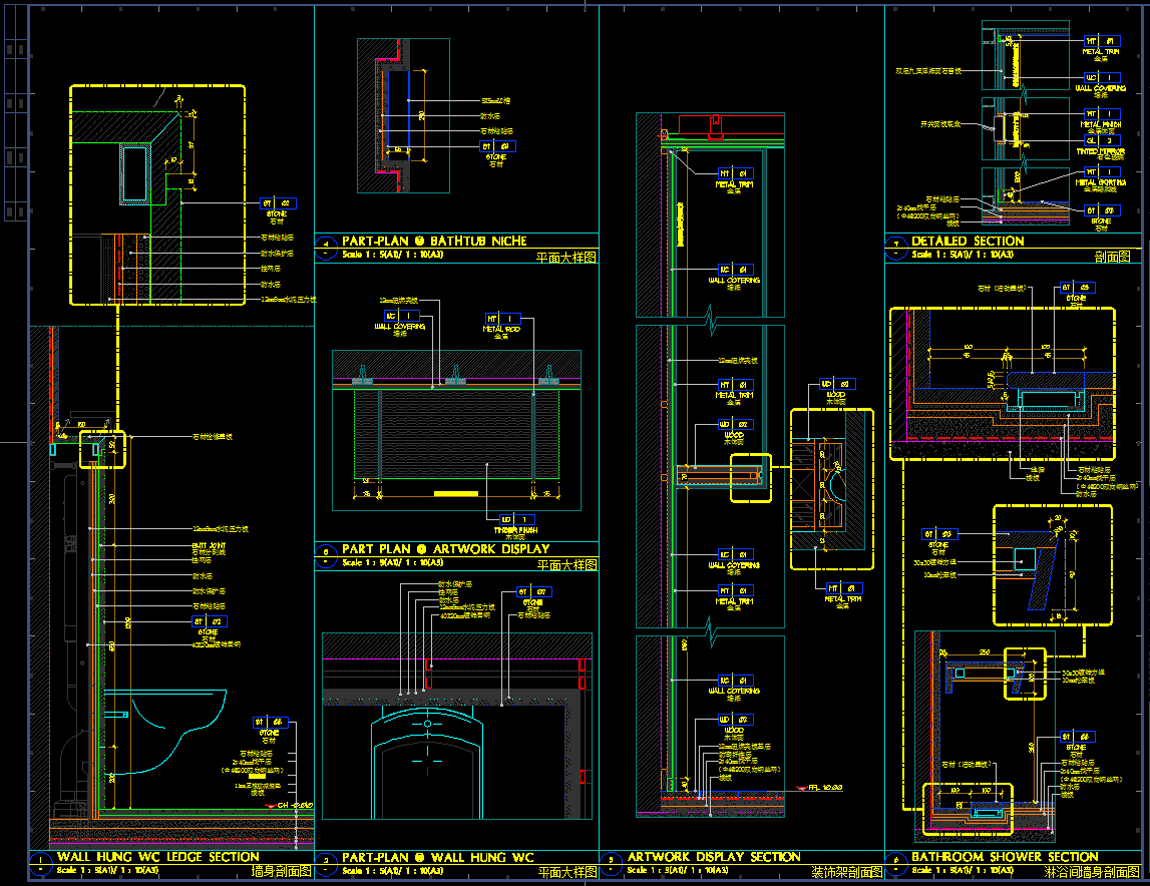

二、CAD圖要打印好看其實就是粗中細的調控，你就記住:粗中細三個字，未來不管是公司就職還是個人發展，這三字經足以證明你對CAD理解的專業。

一份施工圖是否打印出來好看，就看線型的粗中細管理。還有色號的簡潔實用化。我一般是用三色或者四色法,即粗中細各一種色,然后再加一種虛線或者是中心線色.就這樣,象七色法的話太花了,而且沒必要,一種細線有必要分成三四種紅的黃的蘭的綠的來設臵嗎?同樣是0.010粗細的線寬,為什么要四五種不同顏色呢?是為了在電腦上好看嗎?我覺得沒這個必要,除非是象電路確實要區分一下.要用彩色畫出來.打印也在黑白的基礎上加一種彩色表現出來.那倒是可以.

一張圖打印出來，粗細有致，層次分明，看圖層感覺很清楚，而且標注和文字大小是嚴格按該張圖的比例的2.5--3倍設臵的。這就是專業。包括文本也是這樣控制大小的，有些人的圖的文字是字如斗大或者字如蟻小，引出標注也是東一拉西一堆的。師傅看到細如蚊子般大的字他怎么不會嘲笑我們呢？圖畫出畫打印出畫難道是為了拿到工地上當擺設？連最基本的字體標注都看不清，你叫做師傅的怎么看？怎么施工？所以這是最基本的要求。

圖紙一定要通俗易懂，符合邏輯性，不管是六十歲的施工人員還是設計師，一看就知道怎么施工，才是最重要的
